Конусные ёмкости (ЦКТ): применение в пивоварении и химической промышленности

Здравствуйте дорогие друзья. Меня зовут Дмитрий, я работаю техническим экспертом в компании www.verta-tara.com, и в этой статье я расскажу о цилиндроконических танках — ёмкостях, с которыми я сталкиваюсь едва ли не каждый день. Сегодня затронем тему, которая на первый взгляд кажется узкоспециализированной, но на практике охватывает сразу несколько крупных отраслей.

Что такое ЦКТ и почему форма имеет значение

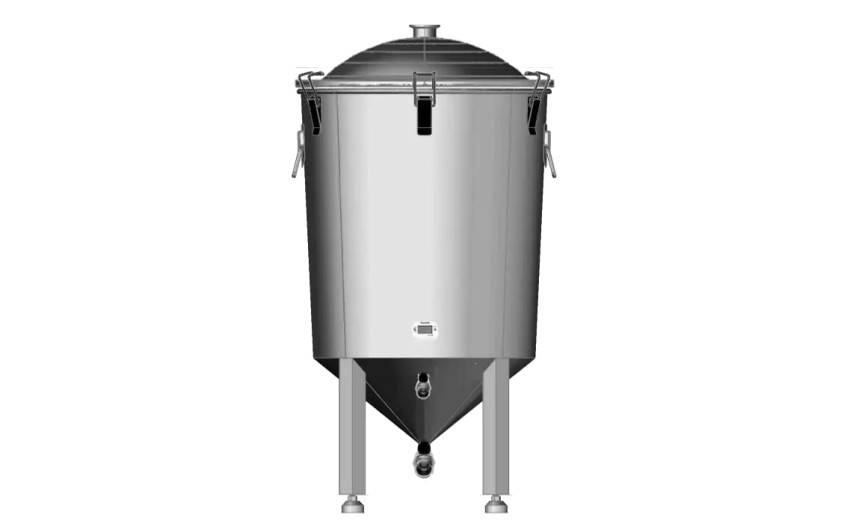

На первом этапе нужно разобраться с самой конструкцией. ЦКТ — цилиндроконический танк — это вертикальная ёмкость, у которой нижняя часть выполнена в форме усечённого конуса с углом наклона стенок, как правило, от 60 до 75 градусов. Суть здесь в чём: конусная часть не декоративная, она функциональная. Именно через неё происходит самотёчный отвод осадка — дрожжей, взвесей, нерастворимых фракций — без применения дополнительных насосных станций и фильтрующих элементов.

Дело в том, что под действием силы тяжести осадок концентрируется в вершине конуса. Вот и получается, что один грамотно подобранный угол конусности позволяет экономить и на оборудовании, и на трудозатратах при обслуживании. Это отличные параметры для производств, где дорога каждая технологическая минута.

Корпус танка изготавливается из пищевой нержавеющей стали — чаще всего марок AISI 304 или AISI 316L. Вторая применяется там, где среда агрессивнее: повышенная кислотность, хлорсодержащие растворы, высокотемпературная стерилизация паром. По сути, выбор марки стали — это уже инженерное решение, а не просто вопрос цены.

ЦКТ в пивоварении: ферментация и дображивание

В пивоварении цилиндроконический танк — это один из самых эффективных способов организовать полный цикл брожения в одной ёмкости. Раньше использовались открытые прямоугольные чаны, потом горизонтальные цилиндрические лагерные танки. Рассмотрим, что работало ранее: горизонтальные ёмкости требовали ручного снятия дрожжевого осадка, занимали много площади и плохо поддавались СИП-мойке (Clean-in-Place). Переход на ЦКТ изменил логику производства принципиально.

Современный пивоваренный танк — это герметичная система с рубашками охлаждения на цилиндрической части и на конусе отдельно. Зачем это? Температурный профиль брожения в верхней и нижней зонах различается. На первом этапе активного брожения температуру держат выше, затем при дображивании и осветлении — снижают. Конус охлаждается интенсивнее: это помогает флокуляции дрожжей и их оседанию. Соответственно, двухзонное охлаждение — не прихоть, а технологическая необходимость.

Танки оснащаются пробоотборными клапанами, манометрами, предохранительными клапанами избыточного давления и вакуума, CIP-форсунками для безразборной мойки. Лично я всегда обращаю внимание на качество сварных швов внутри — они должны быть зачищены и отполированы до шероховатости Ra не хуже 0,8 мкм. Иначе в микрорельефе будут скапливаться остатки субстрата, и никакая мойка не поможет.

Объёмы пивоваренных ЦКТ — от 500 литров для крафтовых производств до 1000 гектолитров на крупных заводах. Можно поставить несколько танков в батарею и выстроить каскадный процесс: пока один бродит, другой дображивает, третий осветляется. Это работает и в малом, и в промышленном масштабе.

Применение в химической промышленности

Разберём самые актуальные сценарии использования ЦКТ за пределами пищевой сферы. В химпроме конусные ёмкости применяются для осаждения взвесей из суспензий, кристаллизации солей, сепарации жидких фаз с разной плотностью, хранения и дозирования реагентов. Так вот, здесь требования к материалу и исполнению ужесточаются.

Например, при работе с кислотными средами применяется футеровка внутренней поверхности: резиновые, полипропиленовые или стеклопластиковые покрытия. В некоторых случаях весь корпус изготавливается из полипропилена или стеклопластика — там, где нержавейка не справляется с химической агрессией. Опять же, это не замена металла ради экономии, а осознанный выбор под конкретный реагент.

В производстве удобрений или в гидрометаллургии конусные отстойники применяются как высокоэффективный инструмент сгущения пульп. Угол конуса здесь может доходить до 45 градусов и ниже — для более вязких сред, где крутой конус просто не обеспечит самотёчный сход осадка. Здесь такой момент: чем выше вязкость среды, тем более пологим должен быть конус, и тем чаще требуется вибрационный или механический побудитель в нижней зоне.

В большинстве случаев химические ЦКТ дополнительно оснащаются термопарами, уровнемерами, а иногда и мешалками якорного или рамного типа. Скорее всего, если вы занимаетесь производством полимерных дисперсий или лакокрасочных материалов, вы уже сталкивались с подобным оборудованием, просто оно называлось реактором-смесителем с конусным днищем.

Монтаж, обслуживание и типичные ошибки

Вот, дальше хочу остановиться на практической стороне. Монтаж ЦКТ — задача, в которой важна точность установки по вертикали. Отклонение оси танка даже на 1–2 градуса нарушает равномерность оседания осадка. На практике это приводит к тому, что часть дрожжей или взвеси остаётся на стенке конуса, и плановый дренаж перестаёт работать корректно.

Не рекомендую экономить на опорных конструкциях и анкерных креплениях. Танк объёмом 20 кубометров с продуктом весит под 25 тонн. Малейшая просадка фундамента — и геометрия нарушена. Общие рекомендации по фундаменту всегда уточняйте у проектировщиков с учётом реальных нагрузок.

По мойке: в пищевой промышленности стандартом является CIP — мойка без разборки. Давление форсунок, температура раствора каустика и кислоты, время экспозиции — всё это регламентируется технологической картой мойки. В принципе, автоматизированная CIP-станция окупается за сезон на производстве с интенсивным оборотом танков.

Вопросы и ответы

Какой угол конуса выбрать для пивоваренного танка?

Для пивоварения стандартом считается угол 60–75 градусов. Этот диапазон обеспечивает уверенный самотёчный сход дрожжей при их флокуляции. Более пологий конус применяется в химпроме для вязких сред.

Чем AISI 316L отличается от AISI 304 в контексте ЦКТ?

Марка 316L содержит молибден, что существенно повышает стойкость к хлоридам и кислотам. Для пищевых производств с частой мойкой хлорсодержащими дезинфектантами или для химических сред — это принципиальная разница.

Нужна ли термоизоляция на конусе танка?

Да, если танк работает при температурах, отличных от окружающей среды. Изоляция конуса снижает тепловые потери, позволяет точнее выдерживать температурный профиль и уменьшает нагрузку на холодильное оборудование.

Можно ли использовать пивоваренный ЦКТ для химического производства?

Теоретически — да, если среда совместима с AISI 304 или 316L. Но в химпроме часто нужны иные конструктивные решения: иной угол конуса, другие уплотнения, дополнительные штуцеры. Лучше проектировать танк под конкретную задачу.
